使い方：ER図表示

2026-09-172026-09-17

概要¶

Pleasanter Site VisualizerのER図表示機能について説明します。ログイン中のプリザンターのサイトのER図表示を行います。

Pleasanter Site VisualizerにおけるER図¶

ER図（Entity Relationship Diagram）は、テーブル同士の関連性やテーブルに含まれる項目を可視化する図です。ER図の記法にはいくつかの種類がありますが、Pleasanter Site Visualizerは以下のようなER図を表示します。サイトを構成するデータを、エンティティ（＝テーブル）、リレーションシップ（＝リンク）、属性（＝項目）の3要素でモデル化しています。

リレーションシップ（＝リンク）を示す線上には外部キー（＝リンク項目）が、線の両端には多重度を示すカーディナリティが表示されます。多重度は、あるテーブルの1件あたりのデータが、他のテーブルのいくつのデータに関連するかを表したものです。Pleasanter Site Visualizerでは「0または1」と「0以上」のみが表示されます。

各エンティティ（＝テーブル）表示の意味は、以下の表のとおりです。

No	意味	説明
1	タイトル(サイトID)	テーブルのタイトルとサイトIDです。
2	カラム名	「ClassA」などデータベース上のカラム名称です。
3	項目名	「分類A」などのデフォルト名称です。
4	PKまたはFK	PKはID項目を、FKはリンク項目を表します。
5	表示名	「テーブルの管理：エディタ：項目の詳細設定：表示名」で設定した名称です。

前提条件¶

「サイトの管理権限」が必要です。

1. 操作手順（共通画面を表示・ファイルをDL）¶

サイトの管理者権限のあるユーザでログインします。
設定情報表示したいサイトに遷移します。

Pleasanter Site Visualizerブラウザ拡張アイコンをクリックします。

アイコン状態	説明
	青色アイコン時は操作が可能です。
	灰色アイコン時は操作が不可能です。（ログインしていない、またはサイト管理が開けないページを開いている場合にこの状態となります。）

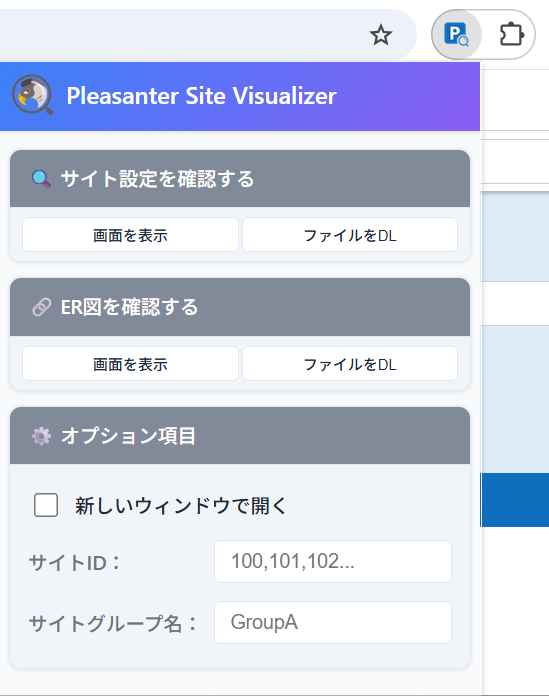

Pleasanter Site Visualizerの操作画面が表示されます。

2. 操作手順（画面を表示）¶

「ER図を確認する」の「画面を表示」をクリックします。

「ER図画面」が開きます。ER図の部分は、カーソルキーまたはマウスドラッグによるスクロール操作が可能です。

画面左上には5つのボタンが並んでいます。5つのボタンの機能は以下の通りです。

アイコン	ボタン名	機能
	Zoom-in	クリックすると、ER図を1段階拡大表示します。
	Zoom-out	クリックすると、ER図を1段階縮小表示します。
	Zoom-Reset	クリックすると、ER図をウィンドウサイズで最大化します。
	Save PNG	クリックすると、「PNG画像出力」ダイアログ（下記参照）が開きます。
	Text Search	クリックすると、「ER図検索」ダイアログ（下記参照）が開きます。

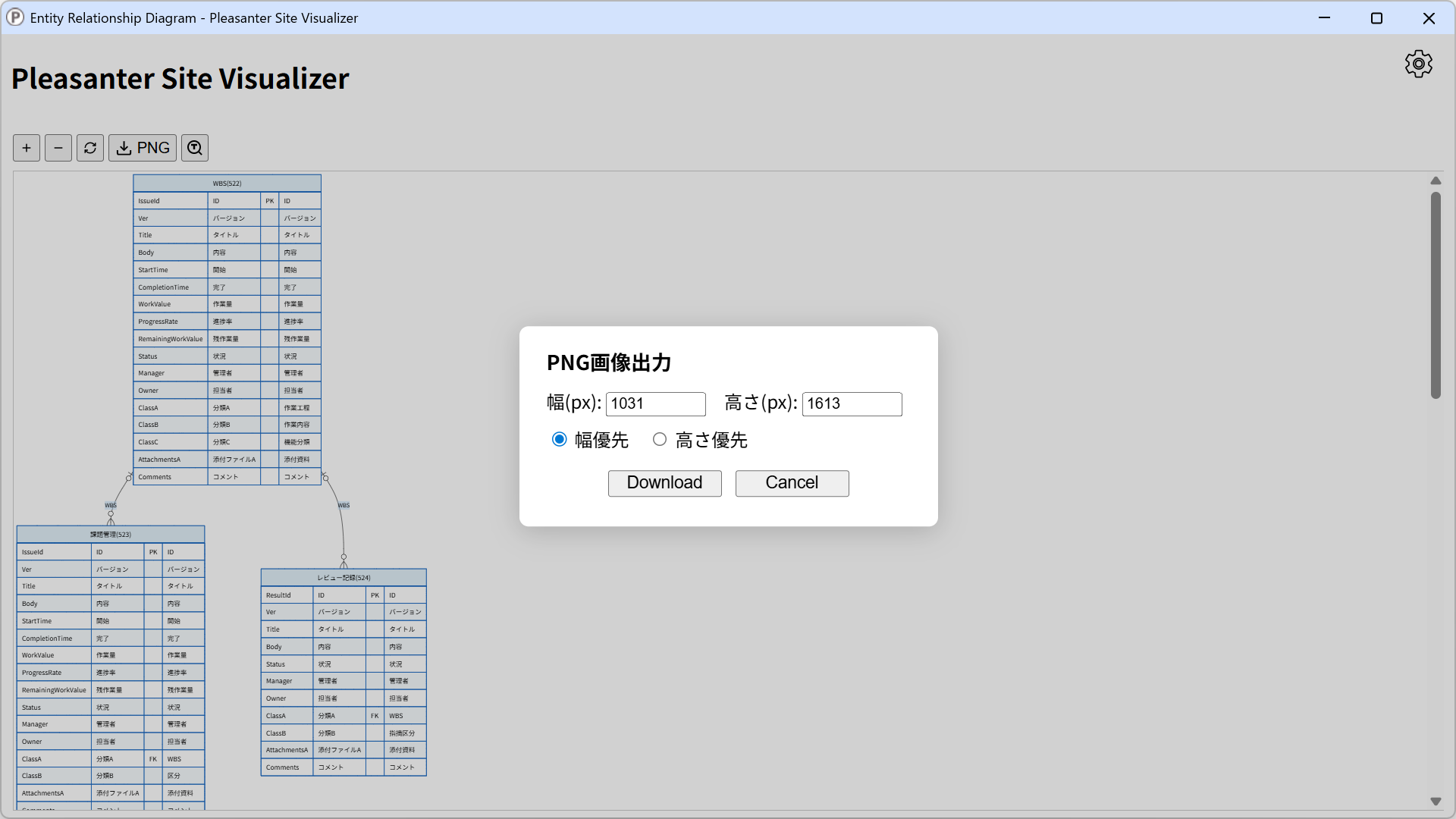

「PNG画像出力」ダイアログ¶

ER図をPNG形式の画像としてダウンロードできます。

このダイアログでは、出力するPNG画像の縦横サイズを指定できます。

オプションの選択	効果
「幅優先」を選択	・「幅(px)」を変更すると、縦横比を固定して「高さ(px)」を自動計算します。・「高さ(px)」を変更すると、縦横比を無視します。
「高さ優先」を選択	・「高さ(px)」を変更すると、縦横比を固定して「幅(px)」を自動計算します。・「幅(px)」を変更すると、縦横比を無視します。

「ER図検索」ダイアログ¶

「Text Search」ボタンをクリックすると、「ER図検索」ダイアログが開きます。検索結果とこのダイアログが重なって見づらい場合には、ドラッグして移動できます。

テーブル名で検索する¶

テーブル名で検索すると、テーブル名(ID)が黄色でハイライトされ、テーブルがウィンドウにフィットするように拡大表示されます。

カラム名で検索する¶

カラム名の一部で検索して複数ヒットした場合、最初に選択したカラムを含むテーブルがウィンドウにフィットするように拡大表示されます。続けて別のカラムを選択しても、拡大率は変わりません。

その他の検索¶

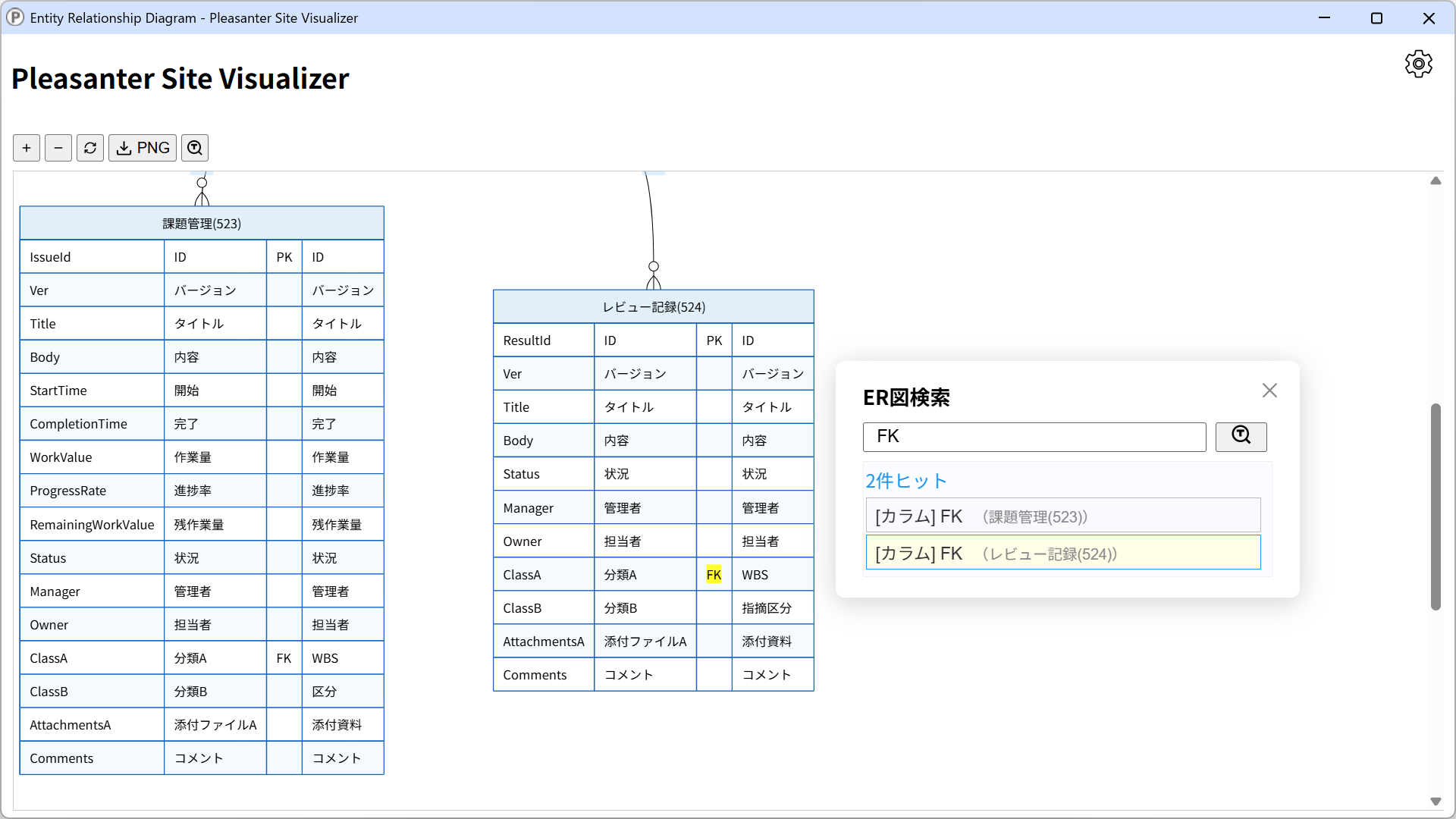

文字列「PK」または「FK」を検索すると、IDまたはリンク項目を確認できます。

3. 操作手順（ファイルをDL）¶

「ファイルをDL」をクリックします。

ER図をMermaid形式のテキストファイルとしてダウンロードできます。

ダウンロードしたMermaid形式（.mmd）ファイルの利用方法¶

ダウンロードしたファイルは、Mermaid Live Editorなどでプレビューできるほか、Markdownドキュメントにコードブロックとして埋め込むなどして活用できます。

以下の図はVS Codeに拡張機能Markdown Preview Mermaid Supportをインストールして表示させています。

対応バージョン¶

対応バージョン	内容
プリザンター1.4.21.0以降	新規作成
