使い方：プロセス図表示

概要¶

Pleasanter Site Visualizerのプロセス可視化機能について説明します。ログイン中のプリザンターのサイトに設定されたプロセス（状況の遷移・ボタン・データ変更・通知・権限など）を、フロー図とプロセス図の2種類で可視化します。

Pleasanter Site Visualizerにおけるプロセス可視化¶

プロセスは、テーブルのエディタ画面に表示されるボタンに関連付けられ、クリック時の状況の変更やデータ変更、通知などを定義する機能です。本画面では以下の2つの表現でプロセス構成を可視化します。

1. フロー図:
   状況を表す四角（ノード）と遷移を表す矢印（エッジ）で、状況の遷移を確認できます。
2. プロセス図:
   遷移元の状況を縦軸、遷移先の状況を横軸としたスイムレーン図のような形式でプロセスを表示します。ボタンの全体像と関係性を確認できます。

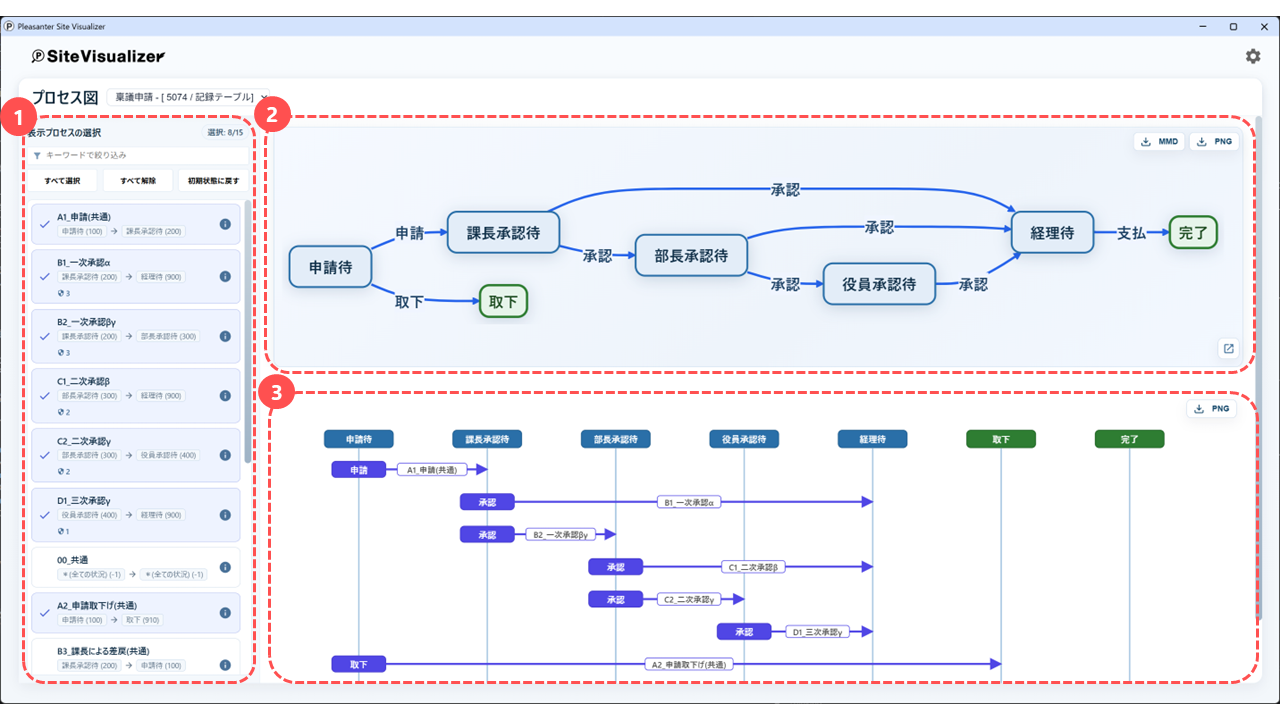

画面は「左パネル（プロセス選択）」「フロー図」「プロセス図」の3ブロックで構成されます。フロー図とプロセス図は上下 2 段に並べて表示されます。

各ブロックの役割は以下のとおりです。

左パネルでは、各プロセスが「プロセスパネル」と呼ぶカード形式で一覧表示されます。プロセスパネルの表示例と、各要素の意味は以下のとおりです。

制限事項¶

1. フロー図とプロセス図はテーブル内の情報に基づき自動描画されます。そのため、ユーザがオブジェクトや矢印の描画位置を制御することはできません。
2. プロセス図において前進処理と後退処理を同時に描画させた場合、表示項目数が増え、情報の把握が困難になる場合があります。目的に応じて表示範囲を絞り込んでください。

前提条件¶

1. 「サイトの管理権限」が必要です。

1. 操作手順（ポップアップ表示）¶

1. サイトの管理者権限のあるユーザでログインします。
2. プロセスを確認したいサイトに移動します。

3. Pleasanter Site Visualizerブラウザ拡張アイコンをクリックします。

   アイコン状態	説明
   	青色アイコン時は操作が可能です。
   	灰色アイコン時は操作が不可能です。（ログインしていない、またはサイト管理が開けないページを開いている場合にこの状態となります。）

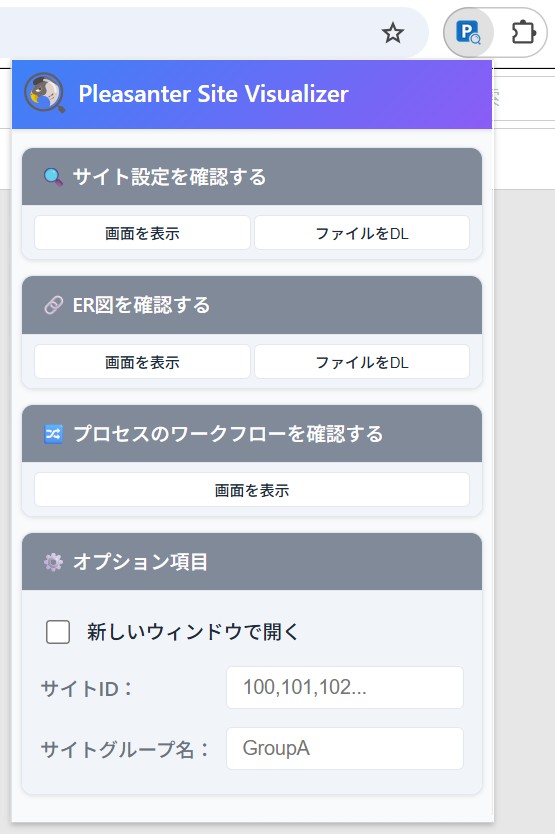

4. Pleasanter Site Visualizerの操作画面が表示されます。


2. 操作手順（画面を表示）¶

1. 「プロセスのワークフローを確認する」の「画面を表示」をクリックします。

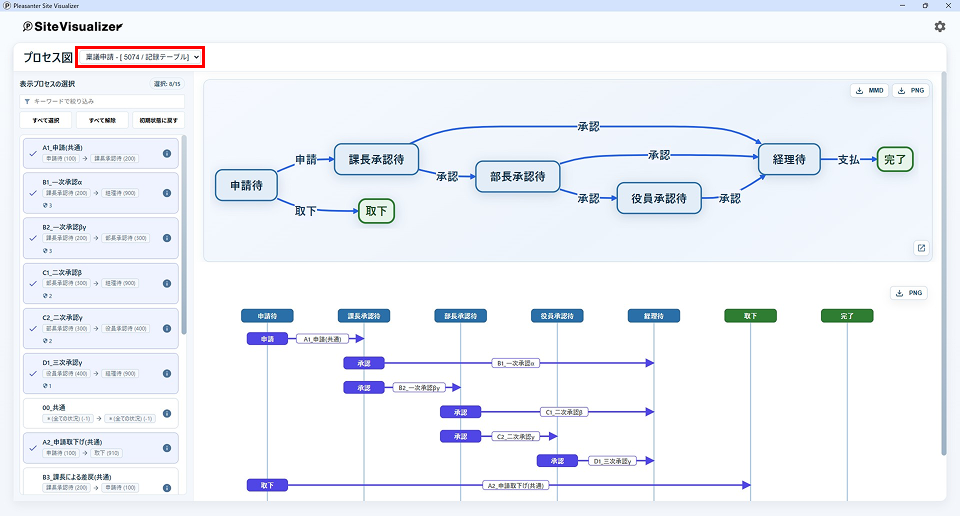

2. 「プロセス画面」が開きます。画面上部のドロップダウンリストでテーブルを切り替えて表示できます。


2-1. 左パネル（プロセス選択）¶

設定されたプロセスの一覧が表示されます。プロセスパネルのチェックをオン・オフすることで、プロセス図への表示・非表示を切り替えられます。

デフォルトのプロセス選択状態について¶

変更後の状況の値が変更前の状況の値より大きいプロセス（前進遷移）だけが選択されています。後退遷移・自己遷移は未選択です。

2-2. フロー図・プロセス図¶

画面右側にはフロー図とプロセス図が上下2段で表示されます。

• 上段: フロー図（通常表示） — 状況と遷移の矢印で遷移関係を表示します。矢印の向きで遷移方向を表し、前進遷移は青い実線、後退遷移・自己遷移は赤い破線で表示されます。左パネルで選択中のプロセスが24件を超えた場合、同じ遷移元・遷移先の組み合わせをもつ複数の矢印が1本に集約され、ラベルが「N件」と表示されます。なお 24 件のしきい値は本機能内の固定値で、変更はできません。

• 下段: プロセス図 — 遷移元の状況を縦軸、遷移先の状況を横軸としたスイムレーン図のような形式でプロセスを表示します。


各図に配置されているボタンについての説明は、下記の表のとおりです。

アイコン	ボタン名	配置	機能
	全体表示	上段	フロー図を「全体表示モーダル」で拡大表示します（下記参照）。
	フロー図MMD保存	上段	フロー図を Mermaid 形式（.mmd）のテキストファイルとしてダウンロードします（下記参照）。
	フロー図PNG保存	上段	フロー図を PNG 画像としてダウンロードします（下記参照）。
	プロセス図PNG保存	下段	プロセス図を PNG 画像としてダウンロードします（下記参照）。

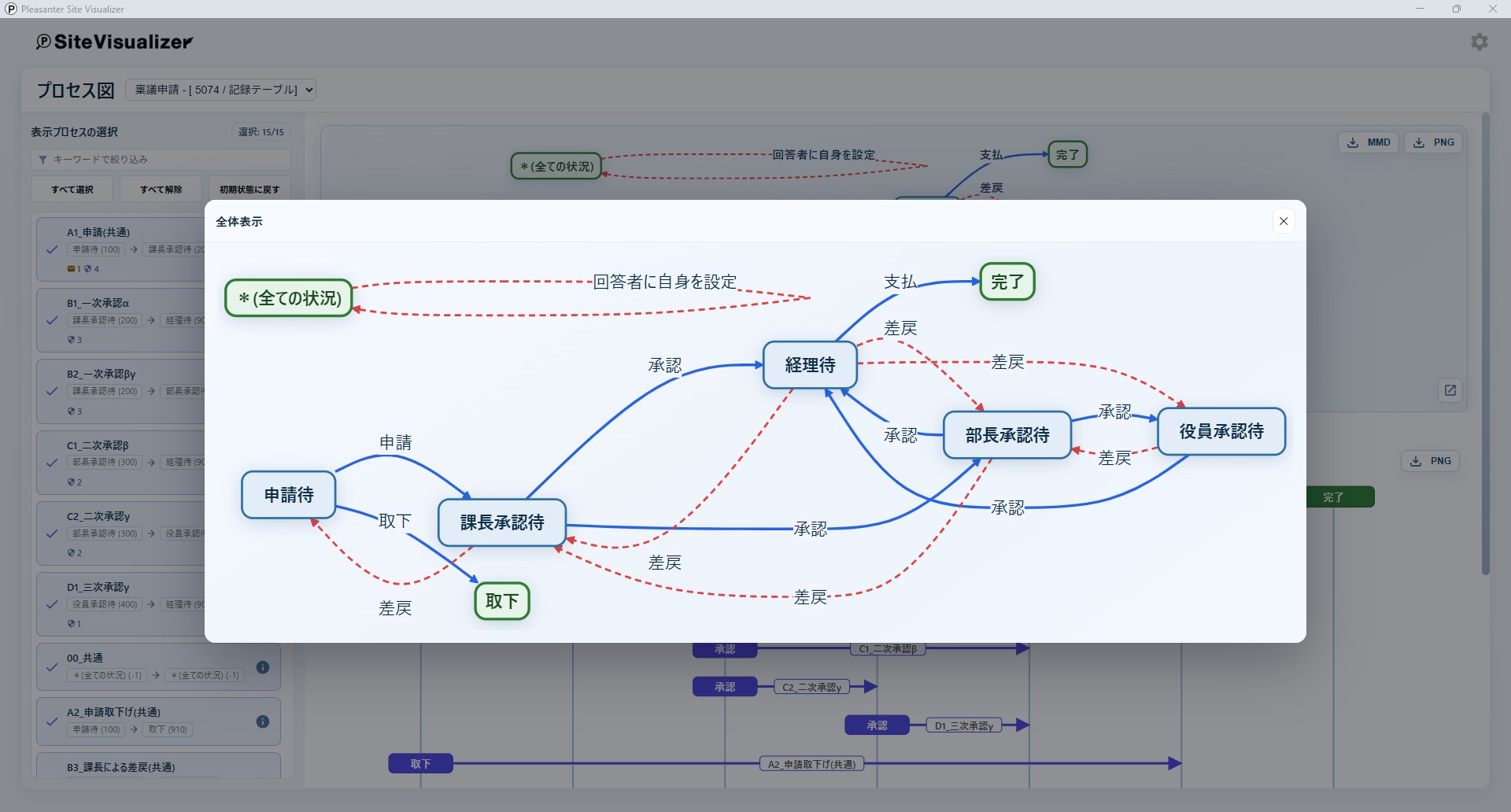

「全体表示モーダル」¶

フロー図の「全体表示」アイコンをクリックすると、フロー図全体表示モーダルが開きます。全体表示モーダルでは集約なしにすべての矢印が個別に表示されます。

「MMDテキスト出力」ダイアログ¶

「フロー図MMD保存」ボタンをクリックすると、MMDテキスト出力ダイアログが開きます。

ダウンロードした.mmdファイルは、Mermaid Live Editor などでプレビューできるほか、Markdown ドキュメントにコードブロックとして埋め込むなどして活用できます。

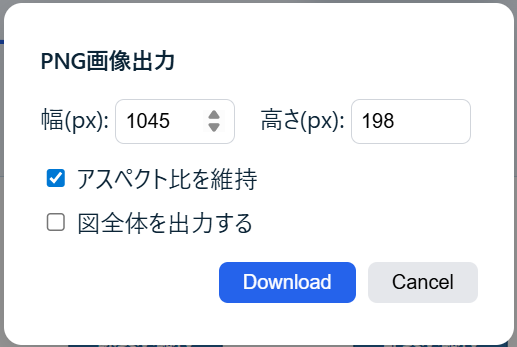

「PNG画像出力」ダイアログ¶

「フロー図PNG保存」および「プロセス図PNG保存」ボタンをクリックすると、PNG画像出力ダイアログが開きます。

このダイアログでは、出力する PNG 画像の縦横サイズを指定できます。

サイズが極端に大きい場合はエラーメッセージが表示され、画像生成は実行されません。

3. 操作手順（詳細表示）¶

プロセスの詳細情報をモーダルで表示できます。

3-1. 詳細表示のトリガー¶

以下のいずれかの操作で詳細モーダルが開きます。
1. プロセス図上のプロセスボタンをクリック
1. 左パネルのプロセス名の ⓘ アイコンをクリック

3-2. 詳細モーダルの内容¶

詳細モーダルはプロセスの設定内容に基づき、以下のセクションを表示します。

設定値は日本語のラベルに変換されて表示されます（例: 画面種別は「編集」、通知種別は「メール」のように表示）。

4. 複数サイトの切り替え¶

ポップアップ画面の「オプション項目」で「サイトID」に複数の ID を指定、または「サイトグループ名」にサイトグループ名を指定した状態で「画面を表示」を実行すると、画面上部のサイトセレクタ（ドロップダウン）から表示対象のサイトを切り替えられます。

• 記録テーブル・期限付きテーブル以外のテーブル（Wiki など）はセレクタに表示されません。
• 「サイトの管理権限」がない場合には、ドロップダウンメニューに表示されません。
